Web控制台
将模块上电，连接到模块对应的WIFI。
模块WIFI名称，在出厂设置中，固件默认工作在 AP 模式，WiFi 模块主动发出来的热点名称为：“Doit_WiFi_xxxxxx”，其中“xxxxxx”是该模块的 MAC 地址后六位。
访问192.168.4.1，即可进入WIFI模块配置页面进行配置。

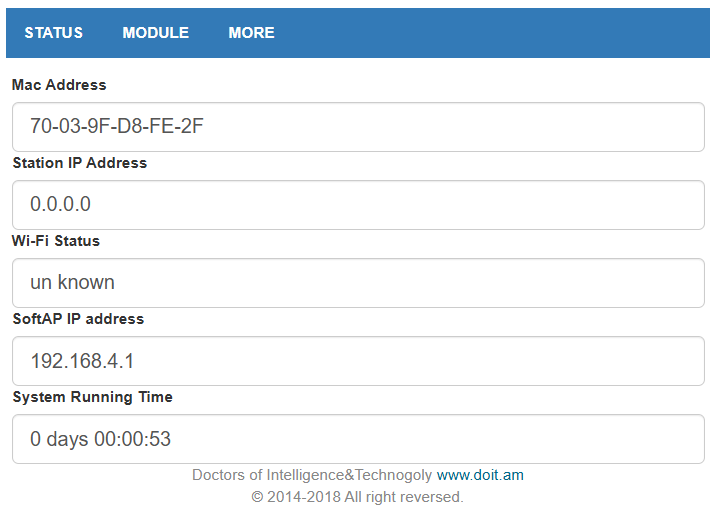

STATUS状态显示
默认进入到配置页面会展示模块状态，模块MAC信息，IP地址，运行时间等信息
MODULE配置界面
在MODULE下有二级菜单，可进行更多设置
Serial（串口配置）
在串口设置页面可以设置串口的波特率、数据位数、奇偶校验位、停止位等，同时可以设置串口的分包时间间隔。
可设置的串口波特率：
300/600/1200/2400
4800/9600/19200/38400
57600/74800/1115200/2300400
460800/921600/1843200/3686400
共计16种波特率
数据位：5/6/7/8
校验位：NONE/ODD/EVEN
停止位：1/1.5/2

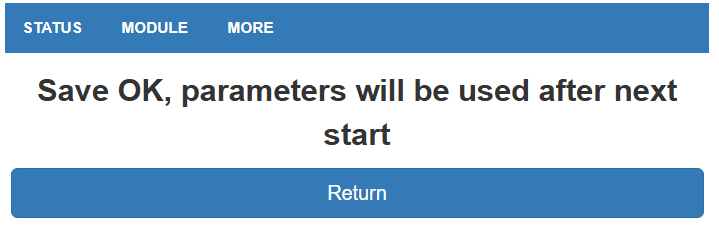

设置完成后，使用“Save”按钮保存设置。若保存参数有误，将会提示保存失败。否则提示保存成功。
保存设置成功后，需要重启 WiFi 模块，参数方能生效。
点击进入MORE模式，选择重启模块。
后续页面设置保存方法与此相同，不再过多赘述。
WiFi（WiFi配置）
WiFi 可设置模块工作在 AP、STA、AP+STA 模式。
| 模式 | 功能 |
|---|---|
| AP | 向外发射信号，供其他设备连接 |
| STA | 作为客户端，连接外部 WiFi 信号 |
| AP+STA | 可作为信号中继，作为客户端连接外部信号，同时向外发射信号供其他设备连接 |

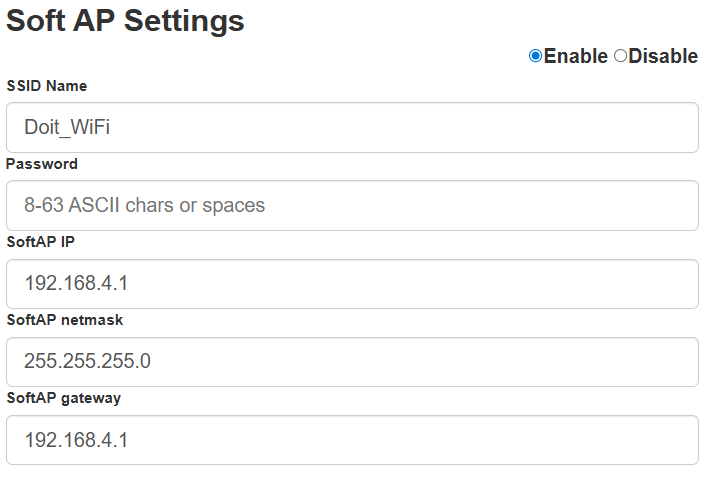

AP设置
可打开或关闭 AP 模式，自定义 AP 的 SSID 名称和密码。若密码留空，表示不加密，否则使用 WEP 加密方式。
注意：WiFi 密码需要设置 8~63 个字符。
自定义 AP 模式下 WiFi 模块的 IP 地址、子网掩码、网关地址等。
注意：WiFi 模块在 AP 模式下的 IP 地址、子网掩码、网关地址与其在 STA 模式下的IP 地址、子网掩码、网关地址不可以在同一个地址段。
例如 AP 模式下 IP 地址为
192.168.4.1，则该模块在 STA 模式下的 IP 地址不能够为192.168.4.X，否则不能正常工作。

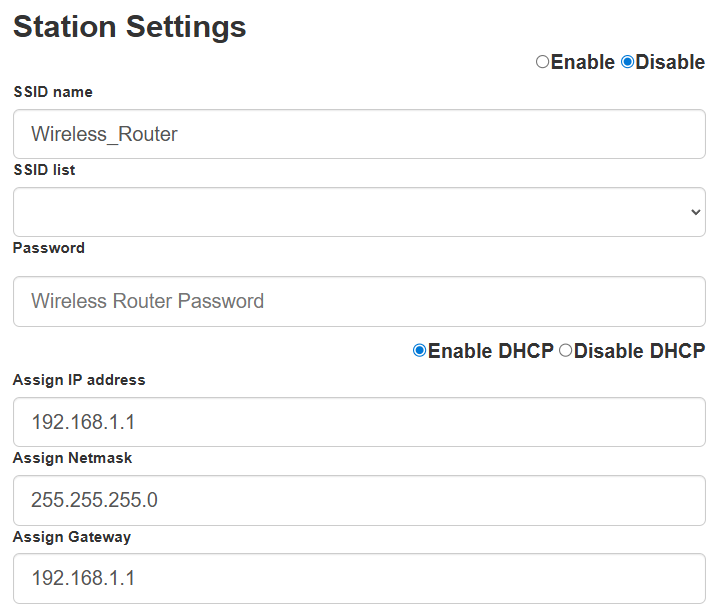

STA设置
当打开 WiFI 配置页面时，WiFi 模块会自动扫描周边热点，并显示在 SSID List 下拉列表框中，供选择。
设置要连接的无线路由器 SSID 和密码。
SAT 模式可以选择是否启动 DHCP 功能，若启用，不用指定 IP、子网掩码、网网关地址，否则需要指定。
注意：WiFi 模块在 AP 模式下的 IP 地址、子网掩码、网关地址与其在 STA 模式下的 IP 地址、子网掩码、网关地址不可以在同一个地址段。
例如 AP 模式下 IP 地址为
192.168.4.1，则该模块在 STA 模式下的 IP 地址不能够为192.168.4.X，否则不能正常工作。

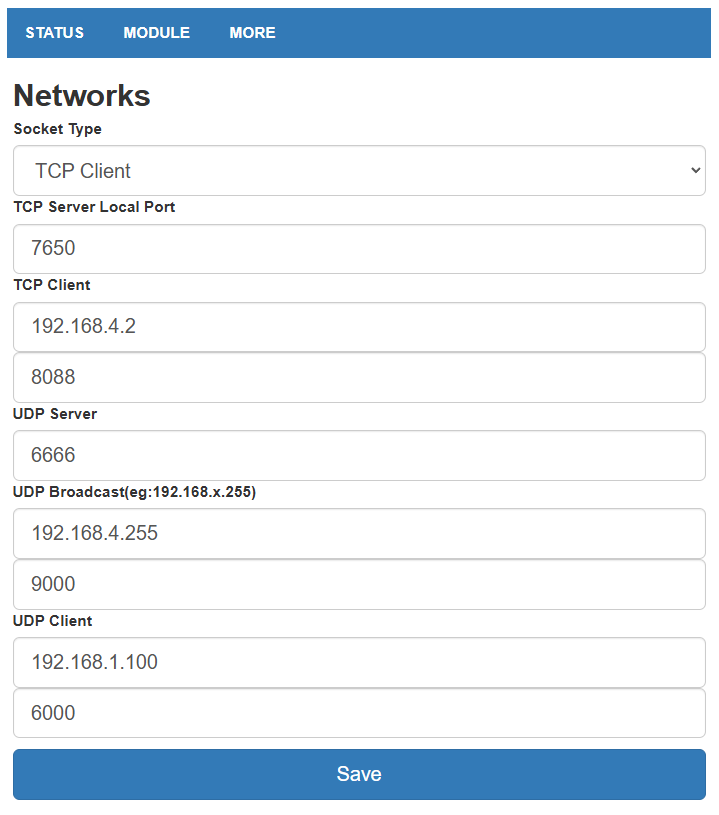

Networks（网络配置）
在网络配置界面可以设置 WiFi 模块的网络工作模式。
可选的工作模式有：TCP 服务器/客户端、UDP 服务器/客户端、UDP 广播等。
当选择 TCP/UDP Client 时，远程服务器的 IP 地址支持动态域名，固件会自动根据域名获得 IP 地址；
UDP 广播模式支持在局域网内的广播，填写规则是：
199.168.x.255，其中“x”是模块在 STA 模式下获得的 IP 地址段号。
常用模式是TCP客户端或者TCP服务器模式，当配置好IP和端口后，TCP服务端会自动尝试连接指定的TCP服务器，具有断线重连机制。
注：如果WIFI模块处于TCP客户端模式，没有成功连接上服务端的话，可以手动按一下WIFI模块的R按钮，模块会重新尝试连接请求重新建立通道连接。
需要注意的是，当WIFI模块运行在TCP服务器模式下，同时开启透传状态，WIFI模块会限制透传模式只能映射一个唯一的TCP连接。
当TCP Server已经拥有一个建立好的连接时，如果收到新的连接请求，模块固件的默认处理策略是主动断开旧的Socket连接，释放资源，并接受新的Socket连接。
故模块建议运行在TCP客户端，不建议运行在TCP服务端模式。

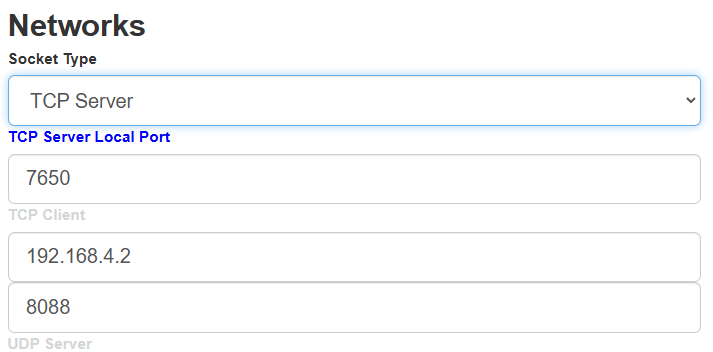

修改网络模式后，页面会高亮选择的网络模式，例如下方选择了TCP服务器模式，相关配置选项会高亮，无关选项会变暗。
仅视觉显示效果，实际修改参数后点击保存仍会生效。
MORE配置界面
Restart（重启模块）
点击可重启模块，修改参数保存后需要手动重启才能生效。
Restore（恢复出厂设置）
点击可恢复模块为出厂设置，出厂参数为：
固件关闭 STA，工作在 AP 模式下，IP 地址为
192.1168.4.1；串口参数为 9600，n，8，1，分包时间为 50ms；
网络设置为：TCP Server，监听端口为 9000。
Version（版本号）
此界面可看到产品的软件版本，硬件支持版本。

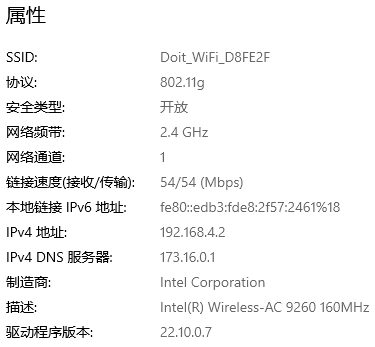

电脑端配置
连接上WIFI后，电脑端会自动分配一个WIFI模块的IP地址，默认WIFI模块会开启DHCP，所以无需额外配置。
如果需要固定电脑设备的IP分配，需要进行手动修改配置，WIFI模块默认分配的IP是192.168.4.1，作为第一个连接的设备，建议分配为192.168.4.2，子网掩码配置为255.255.255.0，网关配置为192.168.4.1。
注意，以上参数为默认参数，如果你修改了WIFI模块的相关配置，需要进行同步修改。
不同版本的操作系统子网掩码配置方式不太一致，需要根据具体的操作系统进行针对性修改。
