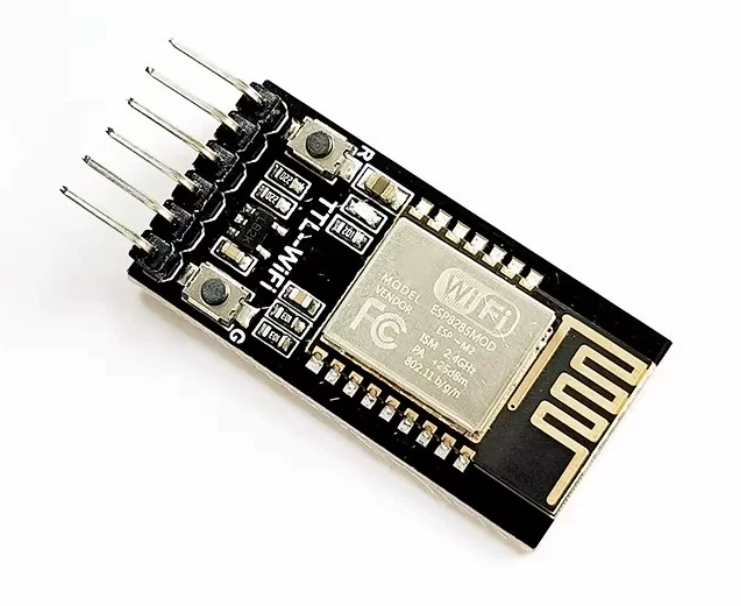

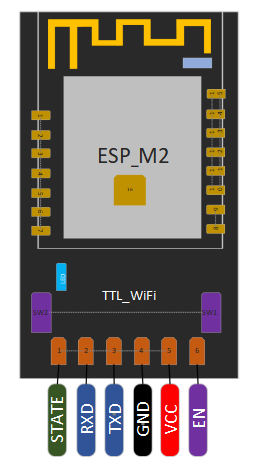

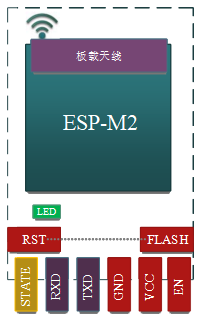

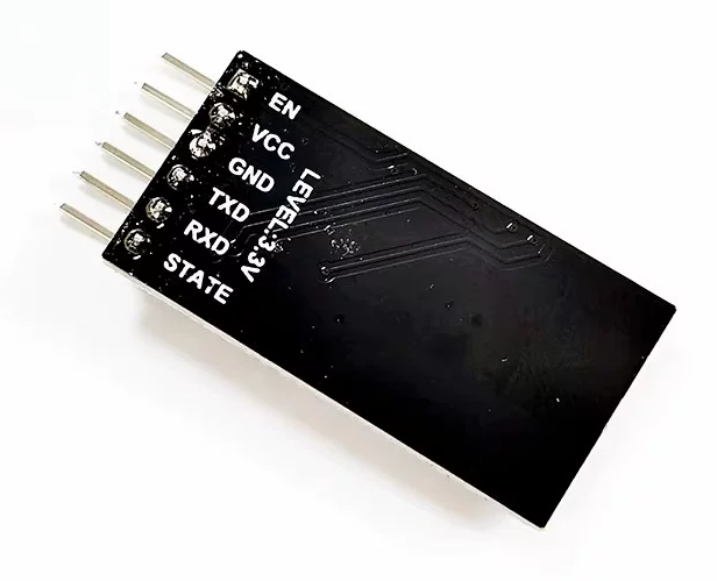

结构图与引脚图
参数与功能模块
TTL-WiFi 参数类型
| 参数类别 | 具体指标与特性 |
|---|---|
| 物理与电气特性 | 整体尺寸：34mm × 17mm × 4mm（基于 ESP-M2 模块） 供电电压：4.5V ~ 6.0V TTL 电压：3.3V（兼容 5.0V） 工作温度：-40℃ ~ 125℃ |
| 功耗表现 | 平均电流：80mA WiFi 发送电流：170mA 深度睡眠电流：20 μA |
| 引脚与接口 | 引出管脚：STATE、TXD、RXD、EN 状态指示：引出 IO4 表征 WiFi 状态 |
| 串口参数 | 配置项：支持设置波特率、数据位、奇偶校验、停止位、分包时间 支持波特率(bps)：300 ~ 3686400（共 16 种常用速率） |
TTL-WiFi 功能模块
| 功能模块 | 详细特性说明 |
|---|---|
| 固件配置 | 配置方式：内置 HTTP Web Server 支持网页配置，同时支持串口 AT 指令配置与状态查看 固件升级：支持可再编程及 OTA 远程固件升级识别 |
| WiFi 特性 | 无线模式：支持 AP、STA、AP+STA 三种模式 AP 模式功能：支持 AP 使能、自定义 SSID/密码、自定义 IP 和网段等 STA 模式功能：自动扫描周边热点，支持 STA 使能、DHCP、自定义 IP 和网段，支持断线自动重连 |
| 网络传输 | 透传性能：串口与 WiFi 数据实时无缝透传 协议支持：TCP Server/Client、UDP Server/Client、UDP 局域网广播 重连机制：TCP Client 模式下支持断线自动重连 域名解析：远程服务器地址支持 DNS 域名自动解析 |
按键及LED
按键及 LED 功能
| 序号 | 类型 | 功能说明 |
|---|---|---|
| 1 | LED | LED 通过上拉电阻接 VCC3.3，另一端接模块的GPIO4管脚 |
| 2 | SW1 | 连接 WiFi 模块的GPIO0管脚。配合 SW2按键完成固件下载， |
| 3 | SW2 | 连接模块的 RST管脚。配合 SW1完成固件下载。 |
注：固件下载时，先按 SW1 按钮，然后按 SW2 按钮，接着松开即可完成下载。
LED 灯含义
| 序号 | LED灯 | 功能说明 |
|---|---|---|
| 1 | 常亮 | WiFi模块在 STA或者 STA+AP模式下，成功连接到无线路由器 |
| 2 | 慢闪 | IO 口电平 1秒钟变化一次；WiFi模块没有成功连接无线路由器； WiFi模块工作在 AP模式下； WiFi 模块工作是 STA 模式下，正在尝试连接无线路由器； WiFi 模块工作是 AP+STA 模式下，正在尝试连接无线路由器； |
| 3 | 快闪 | 当按住 SW1/Flash按键的时候； 当串口收到数据，或者网络收到数据转发到串口，LED 灯会快速闪烁； |
| 4 | 常灭 | WiFi模块没有工作，可能供电不正常，非透传固件 |
引脚与串口指令
产品引脚功能定义
| 序号 | Pin脚 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | STATE | I/O | GPIO4; 内置透传固件，指示网络连接状态： STA 模式下连上无线路由器，STATE 输出低电平； |
| 2 | RXD | I/O | GPIO3; 模块内部已串联 22Ω限流电阻，可接外部 5.0V 电平；可用作烧写 Flash 时UART Rx； |
| 3 | TXD | I/O | GPIO1; 模块内部已串联 22Ω限流电阻，可接外部 5.0V 电平；可用作烧写 Flash 时 UART Tx |
| 4 | GND | P | GND |
| 5 | VCC | P | 模块电源：4.5V~6.0V，推荐使用 5.0V |
| 6 | EN | I | 芯片使能端， 高电平：有效，芯片正常工作； 低电平：芯片关闭。 |
固件串口指令
| 数据方向 | 指令（ASCII字符串） | 含义 |
|---|---|---|
| STA状态查询 | ||
| MCU->WiFi模块 | AT+STASTATUS | 查询 sta模式状态 |
| WiFi模块->MCU | STA:OK | WiFi模块回复 STA连接成功 |
| WiFi模块->MCU | STA:DOWN | WiFi模块回复 STA连接关闭 |
| 获取 STA模式的IP和 mac | ||
| MCU-> WiFi模块 | AT+STAINFO | 获取 WiFi模块 mac和 ip |
| WiFi模块->MCU | Mac|IP,例如 5CCF7F116380|192.168.1. 125 | STA 模式下 MAC 地址和 IP 地址 |
| 查询 TCP Client模式下连接状态 | ||
| MCU-> WiFi模块 | AT+TCPCLIENT | 查询 TCP Client 模式下连接状态 其他模式下无意义 |
| WiFi模块->MCU | TCP:OK | TCP client 已经连接 |
| WiFi模块->MCU | TCP:OFF | TCP client断开连接 |
| 重启模块 | ||
| MCU->WiFi模块 | AT+RST | 重启 wifi模块 |
| WiFi模块->MCU | RST:OK | 收到指令立刻回应 |
| 恢复出厂设置 | ||
| MCU->WiFi模块 | AT+RESTORE | WiFi 模块恢复出厂设置，立刻重启 |
| WiFi模块->MCU | RESTORE:OK | 收到指令立刻回应 |
使用示例：
步骤 1： 用 USB-TTL 模块连接 TTL-WiFi 模块，在电脑上打开对应的串口，按 RST 键重启开发板。
步骤 2： 发送指令“AT+STASTATUS”检查 STA 是否连接上。
主要技术参数表
| 分类 | 项目 | 参数 / 特性说明 |
|---|---|---|
| Wi-Fi | 频率范围 | 2.4G ~ 2.5G (2400MHz ~ 2483.5MHz) |
| 发射功率 | 802.11b: +20 dBm 802.11g: +17 dBm 802.11n: +14 dBm | |
| 接收灵敏度 | 802.11b: -91 dBm (11Mbps) 802.11g: -75 dBm (54Mbps) 802.11n: -72 dBm (MCS7) | |
| 天线 | PCB 板载天线 | |
| 硬件 | CPU | Tensilica L106 32-bit 微控制器 |
| 外设接口 | UART / EN / STATE | |
| 工作电压 | 4.5V ~ 6.0V | |
| 工作电流 | 平均电流：80 mA | |
| 温度指标 | 工作温度：-40°C ~ 125°C 环境温度范围：-40°C ~ 125°C | |
| 模块尺寸 | 34mm × 17mm × 4mm | |
| 软件 | Wi-Fi 模式 | Station / SoftAP / SoftAP + Station |
| 安全机制 | WPA / WPA2 | |
| 加密类型 | WEP / TKIP / AES | |
| 固件升级 | UART Download / OTA (空中升级) | |
| AT 指令 | 支持部分 AT 指令查询模块状态 | |
| 网络协议 | TCP/UDP 服务器/客户端；UDP 广播 | |
| 用户配置 | 内置 HttpServer，支持 Web 页面配置 |
